一、背景介绍

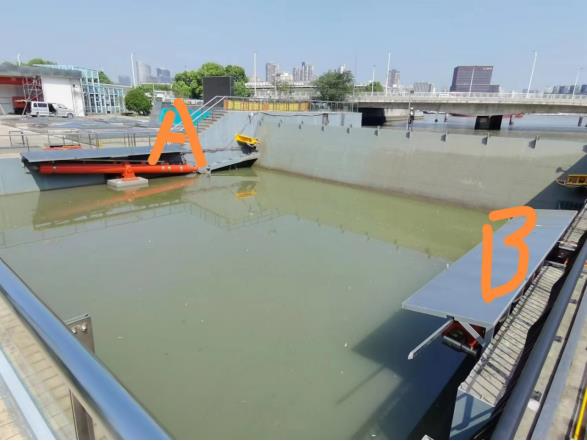

今年7月中旬，我司接到白莲泾业主反馈传感器数据异常，随后我司技术部王工与现场工作人员通过微信交流，远程协助并未解决问题；8月上旬，我司安排现场工程师李工前往现场排查故障原因，判断为静磁栅尺故障且静磁栅测量杆内部存在腐蚀、磁性减弱等问题；因该型号产品为多年前使用的老款产品（现已停产），已经不具备维修条件。我司建议业主更换老款，采购新款静磁栅位移传感器；保证设备能正常工作。
![关于静磁栅位移传感新旧款说明]( "关于静磁栅位移传感新旧款说明")
二、新旧款核心部件区别介绍

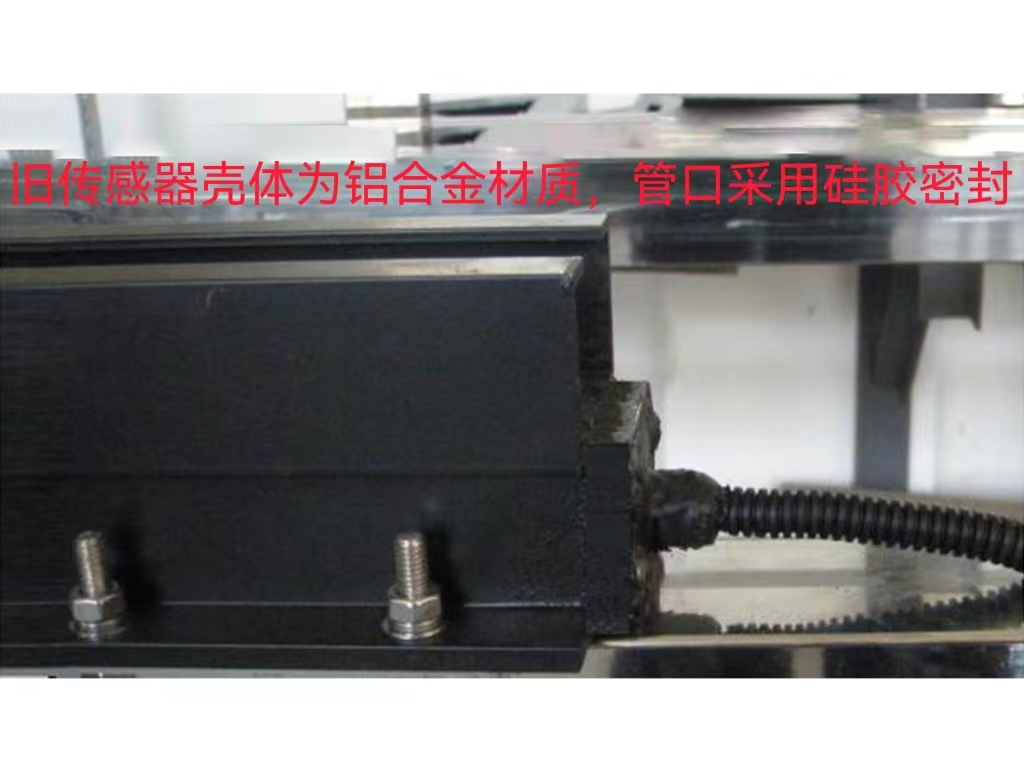

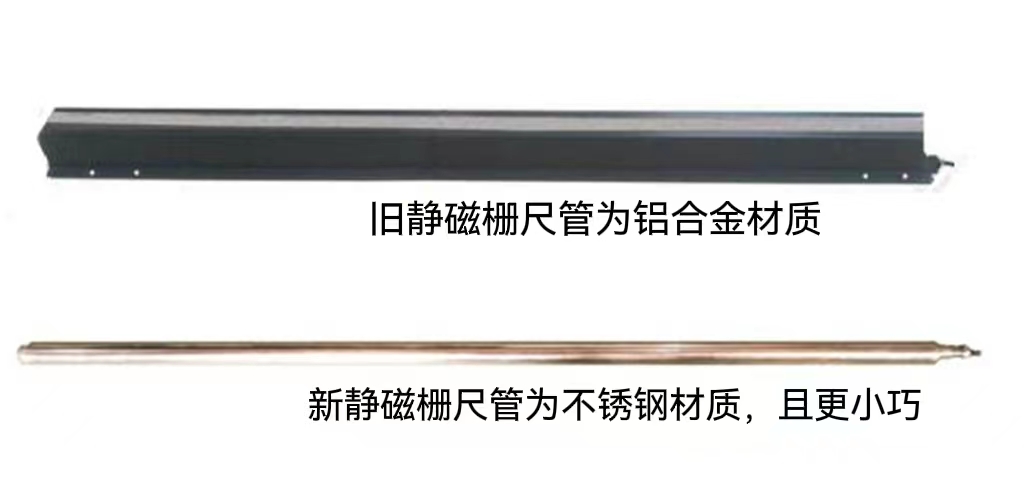

老款静磁栅位移传感器，使用的静磁栅尺外壳材质为喷塑处理的铝合金，防水密封为硅胶灌封，新款的静磁栅尺外壳材质为304不锈钢，密封防水方式为螺杆挤压硅胶密封圈，新款的静磁栅尺更耐腐蚀，防护等级为IP68。
新旧款静磁栅传感器对比如下：
![关于静磁栅位移传感新旧款说明]( "关于静磁栅位移传感新旧款说明")
![关于静磁栅位移传感新旧款说明]( "关于静磁栅位移传感新旧款说明")
![关于静磁栅位移传感新旧款说明]( "关于静磁栅位移传感新旧款说明")

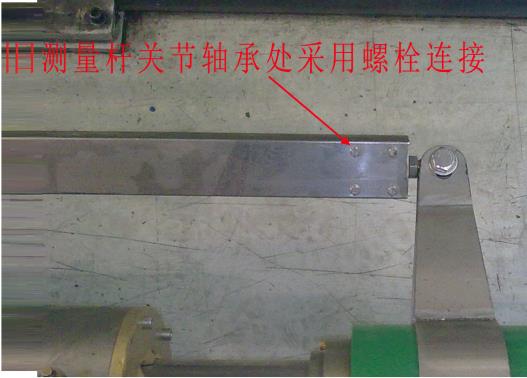

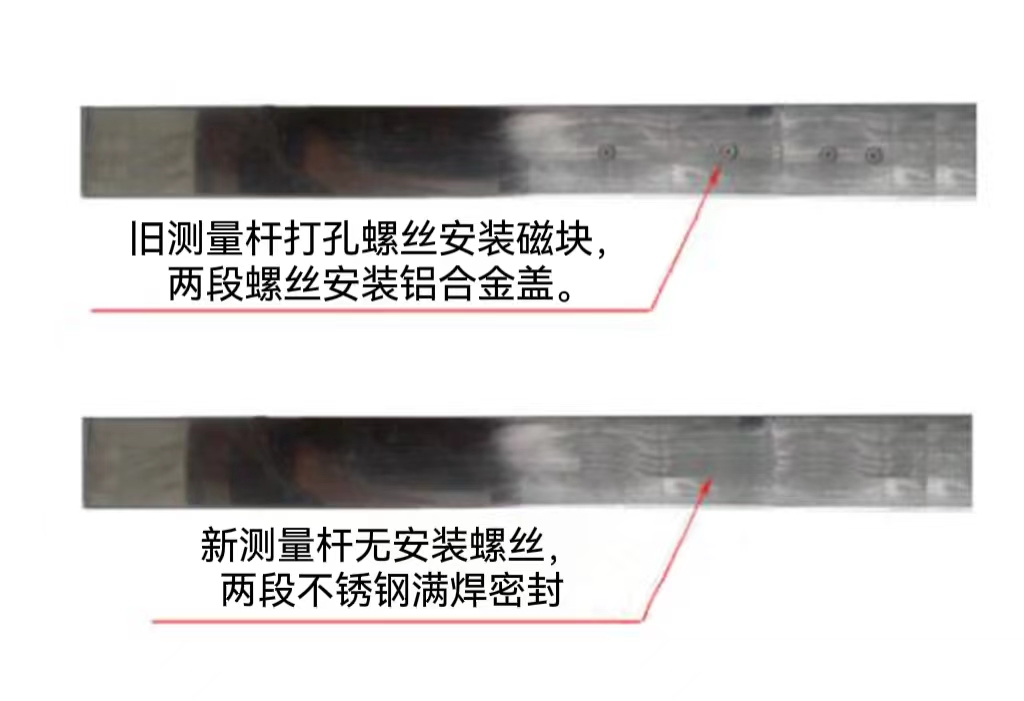

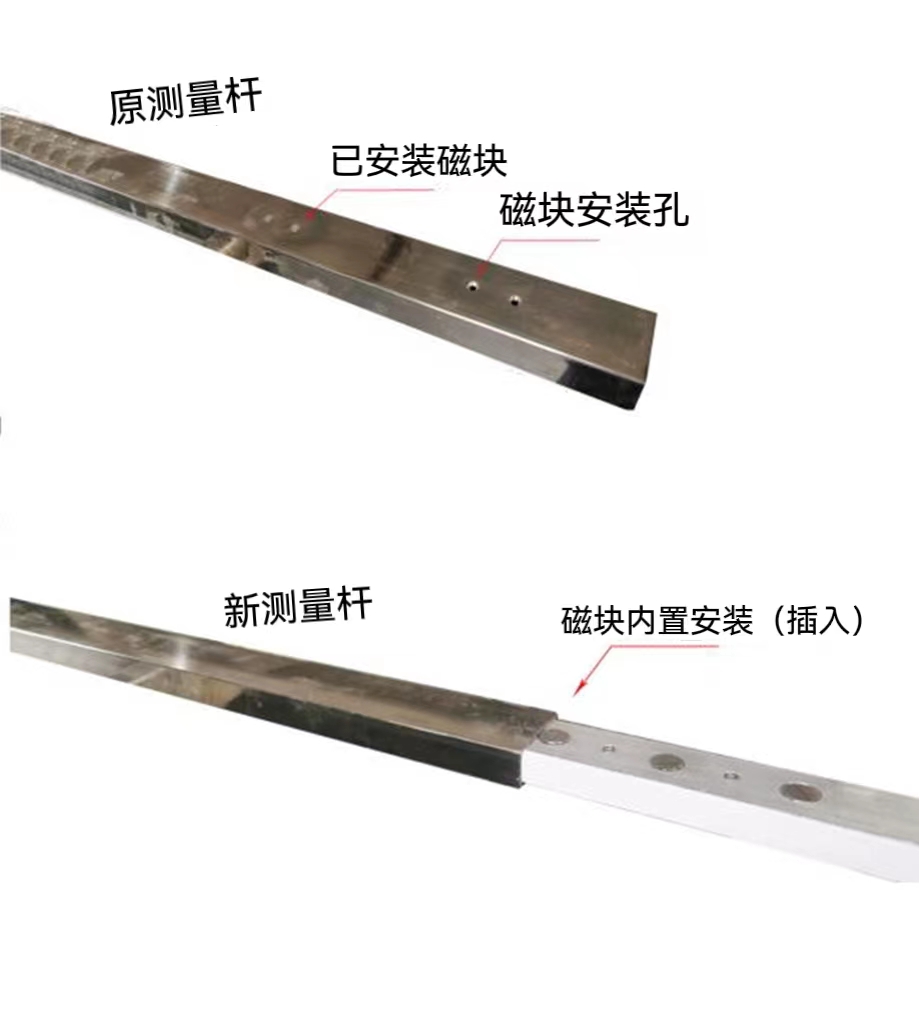

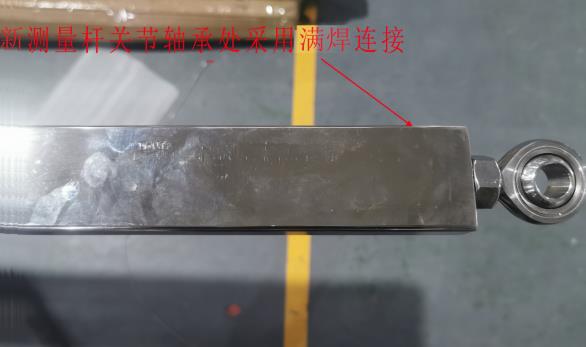

静磁栅测量杆，老款静磁栅测量杆加工工艺方式为不锈钢管上打孔安装静磁栅源（磁块）、两端管口安装铝合金盖，该测量杆无防水性能，内部磁块靠镀锌处理防腐，目前已经发生一起测量杆磁块腐蚀导致传感器故障，因测量杆长期浸泡在水下工作环境导致腐蚀磁块，因此需要对测量杆也进行更换，更换后的测量杆为304不锈钢全密封，加工工艺方式为磁块采用内部填充安装，无安装孔，两端管口采用不锈钢板焊接密封。
新旧款测量杆对比如下：
![关于静磁栅位移传感新旧款说明]( "关于静磁栅位移传感新旧款说明")
![关于静磁栅位移传感新旧款说明]( "关于静磁栅位移传感新旧款说明")
![关于静磁栅位移传感新旧款说明]( "关于静磁栅位移传感新旧款说明")
![关于静磁栅位移传感新旧款说明]( "关于静磁栅位移传感新旧款说明")
